Instalacja teletechniczna starzeje się inaczej niż elektryczna. Napięcie i prąd w niej się nie zmienią, za to wymagania wobec przepustowości rosną z każdą dekadą. Okablowanie kładzione pod skrętkę kategorii piątej wystarczało przez lata, dziś w nowych budynkach standardem jest wyższa kategoria, a za dziesięć lat będzie kolejna.
Z tego wynika praktyczna zasada projektowa: kabel i trasa mają być tym, co przetrwa, a elementy końcowe tym, co da się wymienić. Dlatego przy planowaniu instalacji więcej uwagi poświęca się przebiegowi tras niż wyborowi konkretnego modelu osprzętu.
Trasa w ścianie nośnej i w płycie
W ścianie nośnej bruzdowanie jest ograniczone przepisami i zdrowym rozsądkiem, bo osłabia przekrój. W praktyce prowadzi się więc trasy pionowo w wyznaczonych strefach albo omija ścianę nośną, wykorzystując ściany działowe i przestrzeń sufitu podwieszanego.
W płycie stropowej sprawa wygląda inaczej: kanały w warstwie wylewki dają dużo swobody, ale wymagają decyzji na wczesnym etapie, bo po zalaniu nie ma odwrotu. Rura osłonowa ułożona z zapasem i z wyprowadzeniami w kilku miejscach kosztuje niewiele, a pozwala przeciągnąć nowy przewód bez kucia.
Trzecia rzecz to rozdzielenie tras teletechnicznych od energetycznych. Prowadzenie skrętki równolegle do przewodów zasilających na dłuższym odcinku generuje zakłócenia. Zachowanie odstępu albo krzyżowanie pod kątem prostym rozwiązuje problem bez dodatkowych kosztów. Samo rj45 gniazdo można wymienić w pięć minut, ale źle poprowadzonej trasy nie poprawi się już nigdy.
Zapas, który decyduje o długowieczności
Instalacja zaprojektowana dokładnie na dzisiejsze potrzeby jest instalacją na pięć lat. Zapas kosztuje procent wartości całości, a decyduje o tym, czy za dekadę wystarczy przeciągnąć kabel, czy trzeba będzie kuć.

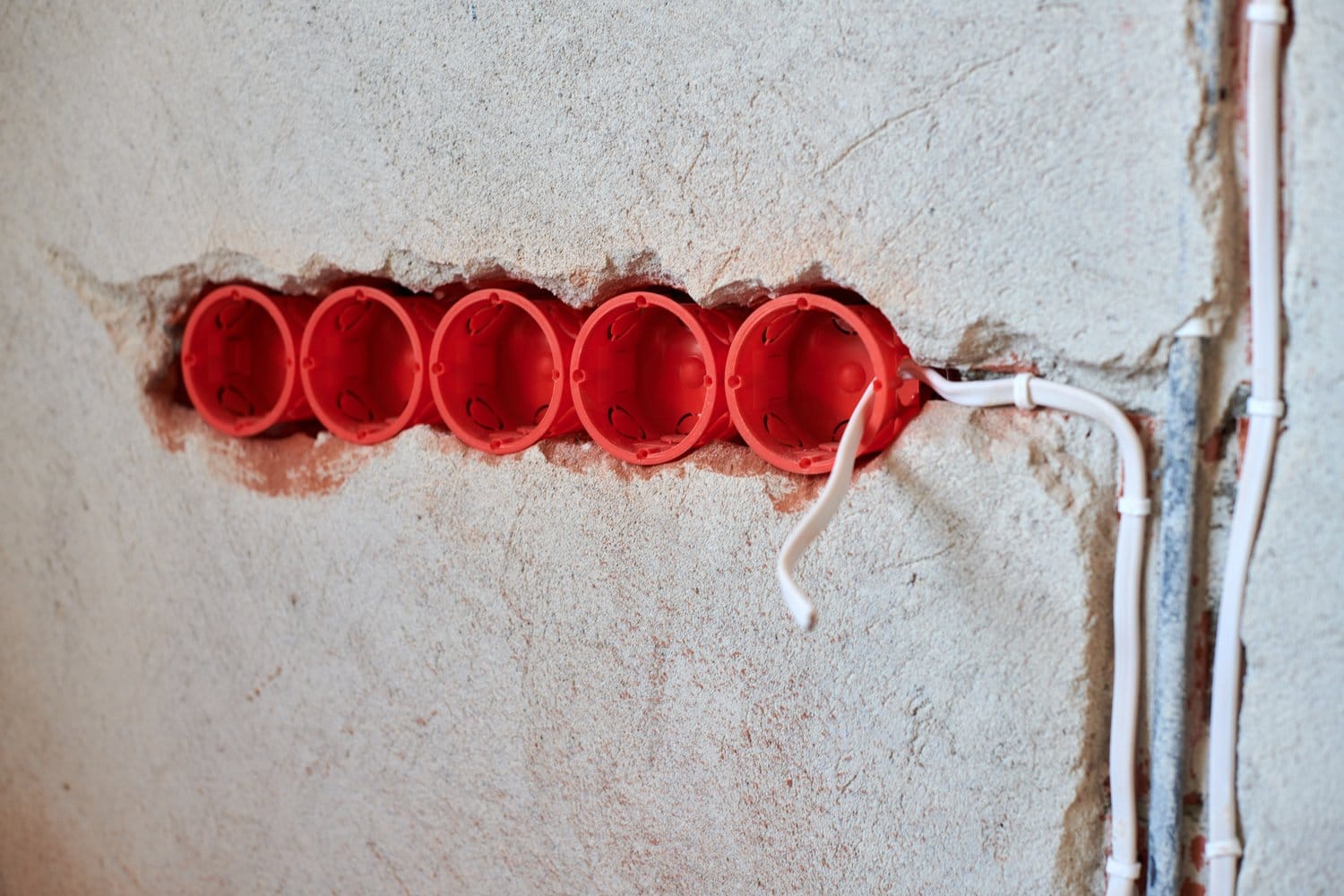

Zapas ma trzy wymiary. Pierwszy to liczba punktów: lepiej wyprowadzić dwa gniazda tam, gdzie dziś wystarczy jedno. Drugi to przekrój rury osłonowej, bo rura wypełniona w całości nie przyjmie już nic. Trzeci to długość przewodu pozostawiona w puszce i w punkcie dystrybucyjnym, dzięki której da się przerobić zakończenie bez wymiany całego odcinka.
Dobrą praktyką jest też przewidzenie miejsca na szafę dystrybucyjną z wentylacją i zasilaniem. W wielu domach kończy się to improwizacją w szafie w przedpokoju, gdzie urządzenia pracują w zamkniętej przestrzeni bez przepływu powietrza i przegrzewają się latem.
Montaż zakończeń i typowe błędy
Najsłabszym punktem instalacji teletechnicznej jest zakończenie. Rozkręcenie par na dłuższym odcinku niż dopuszczalny, zbyt ostre zagięcie kabla przy puszce albo ściągnięcie zbyt długiego fragmentu izolacji potrafią obniżyć parametry na tyle, że instalacja formalnie działa, ale nie osiąga deklarowanej kategorii.
Drugi klasyk to mieszanie standardów rozszycia na dwóch końcach tego samego odcinka. Połączenie zadziała w prostych zastosowaniach i zawiedzie przy wyższych przepustowościach, a diagnozowanie tego bez miernika bywa czasochłonne.
Dlatego przy odbiorze warto wymagać pomiarów, a nie tylko sprawdzenia, czy świeci dioda na przełączniku. Certyfikacja okablowania miernikiem daje protokół z parametrami każdego łącza i jest jedynym dowodem, że instalacja spełnia kategorię, za którą zapłacono.
Zasilanie i urządzenia aktywne
Okablowanie to jedna połowa instalacji, druga to urządzenia, które nią sterują. Przełączniki i punkty dostępowe potrzebują zasilania, a coraz częściej biorą je z tego samego przewodu, którym przesyłają dane. To upraszcza instalację, ale przenosi wymagania na okablowanie i na punkt dystrybucyjny, bo prąd płynący przez skrętkę podnosi jej temperaturę.
Praktyczne skutki są dwa. Po pierwsze, wiązki prowadzone w zamkniętej przestrzeni nagrzewają się bardziej niż pojedyncze przewody, co obniża dopuszczalną długość odcinka. Po drugie, punkt dystrybucyjny zaczyna wydzielać ciepło i wymaga wentylacji, o której na etapie projektu zwykle nikt nie myśli.
Trzecia sprawa to zasilanie awaryjne. Instalacja teletechniczna bez prądu przestaje działać w całości, łącznie z domofonem i monitoringiem, jeśli korzystają z tej samej sieci. Miejsce na zasilacz awaryjny w szafie planuje się od razu, bo dokładanie go później oznacza zwykle wymianę całej szafy.
Materiał, który będzie dostępny za pięć lat
Przy instalacji liczonej na dwadzieścia lat ważna jest nie tylko jakość, ale i ciągłość dostępności. Osprzęt z serii prowadzonej przez znanego producenta i dystrybutora daje szansę, że za kilka lat dokupi się identyczny element, zamiast wymieniać całą sekcję dla zachowania spójności.
Warto też zwrócić uwagę na konstrukcję samego gniazda: sposób zaciskania żył, jakość styków i to, czy da się je rozszyć ponownie bez uszkodzenia. Elementy tanie zwykle wybaczają jedno rozszycie, lepsze znoszą kilka, co ma znaczenie przy późniejszych przeróbkach.
