Faktura za energię dla zakładu produkcyjnego liczy kilkanaście pozycji i zwykle jedna z nich budzi pytania: opłata za ponadumowny pobór energii biernej. Kwota pojawia się bez zmiany wielkości produkcji, bez wzrostu zużycia i bez ostrzeżenia z licznika. Utrzymanie widzi rachunek, ale nie widzi przyczyny, ponieważ opomiarowanie rozliczeniowe nie rejestruje zjawisk, za które ta opłata jest naliczana. W dalszej części wyjaśniamy, czym różni się niedokompensowanie od przekompensowania, według jakiego wzoru operator liczy opłatę i dlaczego ten sam błąd kosztuje więcej na niskim napięciu, a także dlaczego harmoniczne bywają droższe od samej opłaty i czego o nich nie powie licznik rozliczeniowy. Zapraszamy do lektury!
Trzy pozycje na fakturze, które bywają mylone
Dodatkowe koszty na fakturze operatora mogą wynikać z trzech niezależnych mechanizmów: przekroczenia mocy umownej, niedokompensowania, czyli poboru energii biernej indukcyjnej powyżej umownego współczynnika mocy, oraz przekompensowania, czyli oddawania do sieci energii biernej pojemnościowej.
Różnica między dwoma ostatnimi przypadkami jest istotna, bo rządzą nimi odmienne zasady. Dla energii biernej indukcyjnej obowiązuje próg tolerancji, standardowo ustalany na tg φ₀ = 0,4, co odpowiada współczynnikowi mocy cos φ około 0,93. Poniżej tej granicy operator nie nalicza niczego, a opłata dotyczy wyłącznie nadwyżki. Dla energii biernej pojemnościowej próg nie istnieje i rozliczenie obejmuje każdą oddaną kilowarogodzinę. Zasady naliczania obu opłat wynikają z rozporządzenia Ministra Klimatu i Środowiska z 29 listopada 2022 roku w sprawie kształtowania i kalkulacji taryf oraz rozliczeń w obrocie energią elektryczną.
Ta sama instalacja bywa niedokompensowana rano, przy pełnym obciążeniu, i przekompensowana w nocy, gdy produkcja stoi, a bateria kondensatorów pracuje dalej. Oba stany trafią na fakturę.
Dlaczego jest to liczone?
Silniki, transformatory i sprężarki potrzebują prądu do podtrzymania pola magnetycznego. Prąd ten nie wykonuje pracy użytecznej, ale przepływa przez przyłącze, transformator i kable, obciążając je tak samo jak składowa czynna. Opłata jest rekompensatą za zajmowanie zdolności przesyłowej sieci i pogorszenie parametrów napięcia u pozostałych odbiorców z tego samego odcinka.
Wysokość opłaty za nadwyżkę energii biernej indukcyjnej liczy się według zależności:
O_b = k · C_rk · [√((1 + tg²φ) / (1 + tg²φ₀)) − 1] · A
gdzie A oznacza energię czynną pobraną w okresie rozliczeniowym, tg φ współczynnik zmierzony przez licznik, a tg φ₀ wartość umowną.
Krotność k ustala operator w taryfie, a jej wysokość zależy od poziomu napięcia: dla odbiorców z sieci niskiego napięcia przyjmuje najczęściej wartość 3, dla średniego napięcia 1, przy wyższych napięciach jest niższa. Ten sam problem techniczny kosztuje zatem kilkakrotnie więcej w zakładzie na niskim napięciu niż w obiekcie z własną stacją transformatorową.
Składnik C_rk to średnia cena sprzedaży energii na rynku konkurencyjnym, ogłaszana przez Prezesa Urzędu Regulacji Energetyki i przyjmowana według stanu na dzień zatwierdzenia taryfy operatora. Stawkę za kilowarogodzinę trzeba więc odczytać z aktualnej taryfy, bo zmienia się wraz z rokiem taryfowym.
Co odkształcony prąd robi z instalacją i z kompensacją?
Opłata za energię bierną jest kosztem widocznym. Obok niej działa zjawisko bez osobnej pozycji na fakturze, które potrafi kosztować znacznie więcej. Falowniki napędów, prostowniki, zasilacze impulsowe i sterowniki opraw pobierają prąd niesinusoidalnie. Powstające przy tym harmoniczne krążą po instalacji i wywołują kilka skutków naraz. Harmoniczna trzeciego rzędu i jej wielokrotności nie znoszą się w przewodzie neutralnym, lecz sumują, więc przewód zwymiarowany jako mniej obciążony potrafi grzać się mocniej niż przewody fazowe. Transformator pracuje z pełnym prądem, przenosząc mniejszą moc użyteczną. Rosną straty w kablach i uzwojeniach silników, a wyższa temperatura skraca żywotność izolacji.
Najkosztowniejszy scenariusz dotyczy samej kompensacji. Kondensator ma tym mniejszą impedancję, im wyższa jest częstotliwość, dlatego bateria bez dławików ochronnych ściąga harmoniczne z całej instalacji, a w niekorzystnym układzie tworzy z indukcyjnością transformatora obwód rezonansowy. Sekwencja zdarzeń wygląda wtedy tak: zakład kupuje kompensację, żeby zbić opłatę za energię bierną, po kilku miesiącach wymienia spuchnięte kondensatory, a po roku wraca do punktu wyjścia i uznaje urządzenie za wadliwe.
Granice odkształceń napięcia określa norma PN-EN 50160 oraz rozporządzenie Ministra Klimatu i Środowiska z 22 marca 2023 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego; dla współczynnika THD przyjmuje się granicę 8 procent. Wymagania te opisują jednak napięcie w punkcie dostarczania energii, nie instalację wewnętrzną odbiorcy. Zgodność na złączu nie mówi nic o tym, co dzieje się w rozdzielni oddziałowej przy hali obróbki.
Czego licznik rozliczeniowy nie pokaże?
Licznik zlicza energię w interwałach i podaje sumy. Zna wartość tg φ za okres rozliczeniowy, ale nie powie, która linia odpowiada za przekroczenie, w jakich godzinach ono występuje i przy jakim trybie pracy maszyn się pojawia. Nie pokaże też widma harmonicznych ani obciążenia przewodu neutralnego.

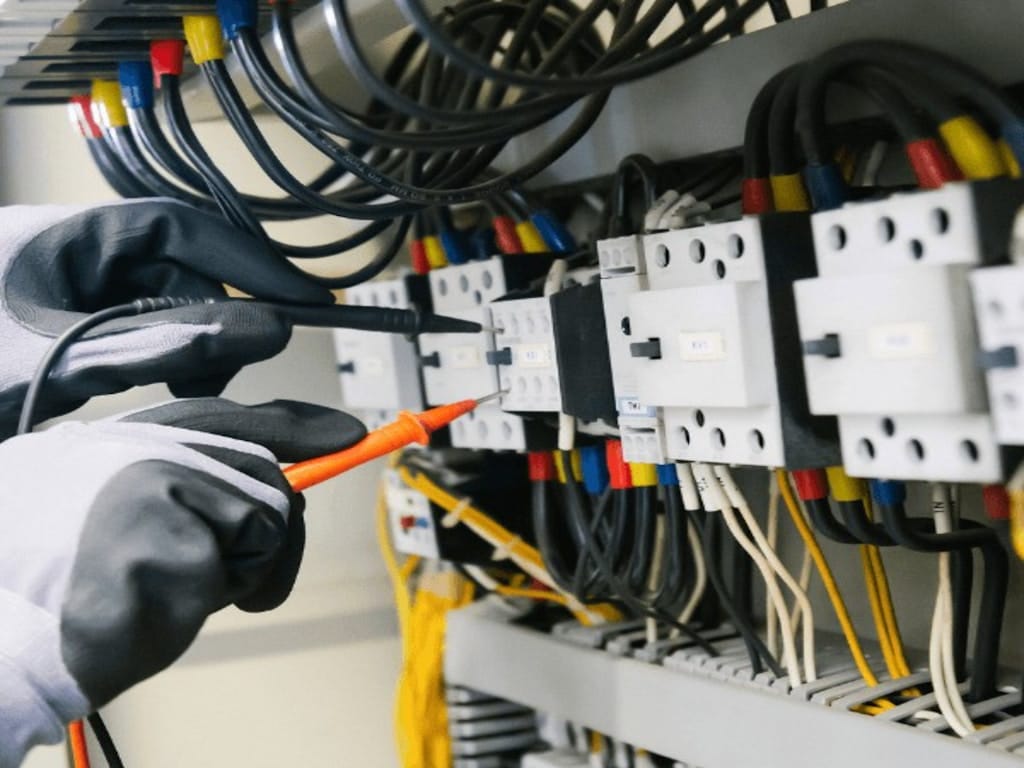

Odpowiedzi daje rejestracja parametrów sieci analizatorem. Ocena jakości energii w warunkach przemysłowych wymaga przyrządów klasy A według normy IEC 61000-4-30, a pomiar prowadzi się przez pełny tydzień, bo zjawiska w instalacji zakładowej są cykliczne i część ujawnia się tylko przy określonym trybie produkcji. Wynik obejmuje przebieg tg φ w cyklu dobowym i tygodniowym, THD napięcia i prądu z rozbiciem na harmoniczne, asymetrię, zapady napięcia, obciążenie przewodu neutralnego oraz profil mocy szczytowej.
Na tej podstawie dobiera się rozwiązania techniczne. Bez znajomości widma harmonicznych dobór kompensacji jest zgadywaniem, dlatego specjalistyczne pomiary elektryczne wykonuje się przed zakupem urządzeń, a nie po nim.
Pomiar daje przy tym wynik uboczny, o którym rzadko się mówi: profil mocy szczytowej pokazuje, czy moc umowna odpowiada rzeczywistemu zapotrzebowaniu. Zdarza się, że zakład obniża następnie zamówioną moc i oszczędza na opłatach stałych więcej niż na samej kompensacji.
Co wynika z pomiaru?
Tygodniowa rejestracja nie kończy się protokołem odłożonym do segregatora. Zebrane dane wskazują konkretne rozwiązanie techniczne, a wybór między nimi zależy od tego, co pokazał zapis z pełnego cyklu pracy zakładu.
- Kompensacja nadążna – przy obciążeniu zmieniającym się w ciągu doby, gdzie bateria o stałej pojemności byłaby raz za mała, raz za duża.
- Bateria z dławikami ochronnymi – gdy pomiar wykazał znaczący udział harmonicznych. Dławik odstraja obwód od częstotliwości rezonansowych i zabezpiecza kondensatory przed przeciążeniem prądami wyższych rzędów.
- Filtr pasywny – przy jednej wyraźnie dominującej harmonicznej, zwykle piątej lub siódmej, powiązanej z konkretną grupą napędów.
- Filtr aktywny – gdy widmo zmienia się wraz z trybem produkcji i nie da się dostroić układu na stałe.
- Korekta nastaw regulatora – najtańsze z możliwych działań, często wystarczające, gdy problemem jest przekompensowanie instalacji przy minimalnym obciążeniu, na przykład w nocy i w weekendy.
Opłata za ponadumowny pobór energii biernej sygnalizuje problem, ale go nie diagnozuje: nie wskazuje, czy przyczyną jest brak kompensacji, jej złe nastawy, czy odkształcenia prądu wprowadzane przez napędy i prostowniki. Kompensacja dobrana bez znajomości widma harmonicznych bywa przy tym inwestycją, którą trzeba powtórzyć, kiedy bateria wejdzie w rezonans z instalacją. W praktyce cały łańcuch prowadzi jeden wykonawca: od rejestracji parametrów sieci, przez dobór dławików i układów filtrujących, po kompensację mocy biernej i dokumentację powykonawczą. Tak pracuje między innymi Elektrosfera, wykonująca pomiary, analizę jakości energii i diagnostykę instalacji w obiektach przemysłowych na terenie Śląska. Jeżeli opłata za energię bierną wraca na fakturze od kilku okresów rozliczeniowych, zacznij od tygodniowej rejestracji obejmującej zmianę nocną i weekend, a decyzję o kompensacji oprzyj na danych z własnej instalacji.
